中建锦程奉上-浙江鼎力剪叉式高空作业平台元器件集锦

2019-08-20 14:57:28

中建锦程专业从事高空作业平台的租赁销售零配件及其维修,本文来普及一下有关于浙江鼎力剪叉式高空作业平台元器件,以供参考。注:一下元器件仅针对于浙江鼎力品牌旗下所有剪叉式高空作业平台

1、主控制器ECU。整台剪叉车的大脑,所有的输入输出都由它控制。

2、水平传感器。X/Y轴设定倾斜最大角度如下:

JCPT0807JCPT0808为2/3

JCPT0808为2/3

JCPT1008为1.5/3

JCPT1012/1212为2/3

JCPT1412/1612为1.5/3

当底盘在起升状态倾斜角度超过设定值,控制器发出倾斜报警并限制剪叉平台起升的功能。

3、角度传感器。实时监测剪叉起升的角度,并配合起升油缸上的压力传感器,来实现超载报警并限制起升状态行走和起升的功能。

4、电机驱动控制器。只适用于JCPT0807DC。常用ECU模式代码,中国大陆地区50、58;欧美地区51。

5、液压驱动泵站电机控制器。只适用于JCPT0807~1612HD,常用ECU模式代码,中国大陆地区02、10;欧美地区03。

6、电驱泵站电机控制器。只适用于JCPT0808~1612DC。

老款常用剪叉平台ECU模式代码。中国大陆地区18、26;欧美地区19。新款常用ECU模式代码。中国大陆地区22、30;欧美地区23。

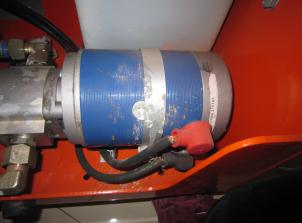

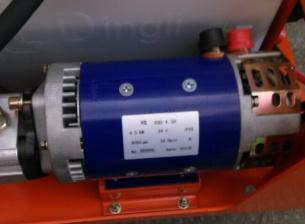

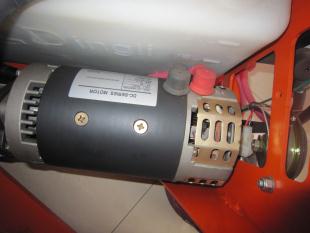

7、泵站电机2.0kW,只适用于JCPT0807DC/GDC。泵站电机3.3kW,只适用于JCPT0807HD、JCPT0808~ 1012HD/DC。泵站电机4.5kW,只适用于JCPT1212~1612HD/DC。




8、累时器。显示机器已经工作的时间。

9、充电器。给机器上的电池充电。机器在充电过程中切断控制回路里的总电源。

10、充电保护(选配)。确保输入充电器的电压稳定在190V-270V,保护充电器因电压不稳而损坏。

11、压力传感器。实时监测剪叉起升的压力,并配合剪叉上的角度传感器,来实现超载报警并限制起升状态行走和起升的功能。

12、上限位开关。右边,起升最大位置限制开关。

13、下限位开关。左边,控制在起升状态慢速行走,收拢状态高速行走。

14、坑洞保护开关。控制在起升状态慢速行走,收拢状态高速行走。实现当起升状态两侧坑洞开关没有打开状态的报警并限制行走和起升的功能。

15、蓄电池。2×T1275(150Ah),只适用JCPT0807GDC

4×T605(210Ah),只适用JCPT0807HD/DC

4×T105(225Ah),只适用JCPT0808~1012HD/DC

4×T125(240Ah),只适用JCPT1212HD/DC4×T1275(300Ah),只适用JCPT1412~1612HD/DC


16、驱动电马达。2×24V/500W,只适用JCPT0807DC/GDC驱动电马达。2×24V/1500W,只适用JCPT0808~1612DC

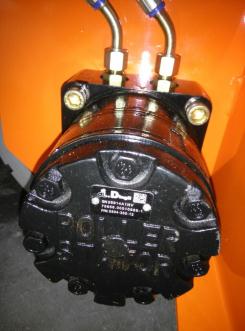

17、液压驱动马达。2×200cc,只适用JCPT0807HD2×300cc,只适用JCPT0808-1012HD2×375cc,只适用JCPT1212-1612HD

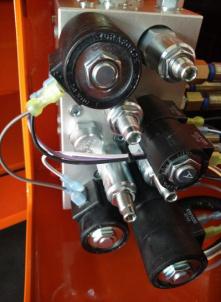

18、电磁阀组。只适用JCPT0807~1612HD电磁阀组1.只适用JCPT0807~1612DC







19、频闪灯。接通电源,频闪灯间断闪烁







20、喇叭。平台按住喇叭按钮,喇叭蜂鸣







21、蜂鸣器。操作机器上升/下降,前进/后退,左右转向时,蜂鸣器会间断的发出声音






中建锦程原创!转载请注明www.ccbflift.cn
